PLC 的數字量輸入接口并不雜亂，PLC 為了進步抗干擾才干，輸入接口都選用光電耦合器來阻隔輸入信號與內部處理電路的傳輸。因而，輸入端的信號僅僅驅動光電耦合器的內部 LED 導通，被光電耦合器的光電管接納，即可使外部輸入信號牢靠傳輸。

現在 PLC 數字量輸入端口一般分單端共點與雙端輸入，因為有差異，用戶在選配外部傳感器時接法上需求必定的區別與了解才干正確運用傳感器與 PLC 為后期的編程工作和體系安穩奠定根底。

1、輸入類型的分類

PLC的數字量輸入端子，按電源分直流與溝通，按輸入接口分類由單端共點輸入與雙端輸入，單端共點接電源正極為SINK（sink Current 拉電流），單端共點接電源負極為SRCE（source Current 灌電流）。

2、詞語的概述

SINK漏型為電流從輸入端流出，那么輸入端與電源負極相連即可，闡明接口內部的光電耦合器為單端共點為電源正極，可接NPN型傳感器。SOURCE源型為電流從輸入端流進，那么輸入端與電源正極相連即可，闡明接口內部的光電耦合器為單端共點為電源負極，可接PNP型傳感器。

挨近開關與光電開關三、四線輸出分 NPN 與 PNP 輸出，關于無檢測信號時 NPN 的挨近開關與光電開關輸出為高電平（對內部有上拉電阻而言），當有檢測信號，內部NPN 管導通，開關輸出為低電平。關于無檢測信號時 PNP 的挨近開關與光電開關輸出為低電平（對內部有下拉電阻而言），當有檢測信號，內部 PNP 管導通，開關輸出為高電平。

以上的狀況僅僅針對，傳感器是歸于常開的狀態下。

3、按電源裝備類型

（1） 直流輸入電路

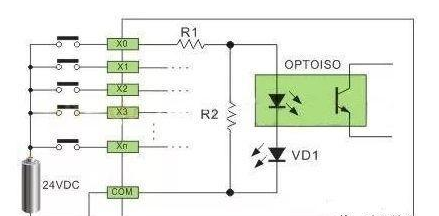

直流輸入電路要求外部輸入信號的元件為無源的干接點或直流有源的無觸點開關接點，當外部輸入元件與電源正極導通，電流經過R1，光電耦合器內部LED，VD1（接口指示）到COM端構成回路，光電耦合器內部接納管承受外部元件導通的信號，傳輸?shù)絻?nèi)部處理；這種由直流電供給電源的接口方法，叫直流輸入電路；

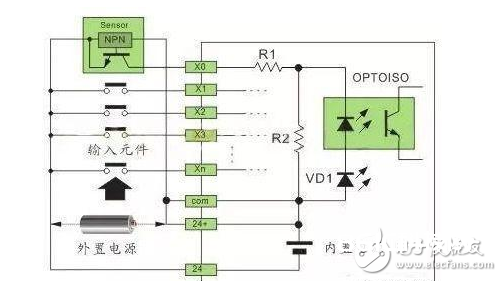

直流電能夠由PLC內部供給也能夠外接直流電源供給給外部輸入信號的元件。R2在電路中的作用是旁路光電耦合器內部LED的電流，確保光電耦合器LED不被兩線制挨近開關的靜態走漏電流導通。

（2） 溝通輸入電路

溝通輸入電路要求外部輸入信號的元件為無源的干接點或溝通有源的無觸點開關接點，它與直流接口的區別在光電耦合器前加一級降壓電路與橋整流電路。外部元件與溝通電接通后，電流經過R1，C2經過橋整流，變成降壓后的直流電，后續電路的原理與直流的共同。

溝通PLC首要適用相對環境惡劣，，布線技改變化不大等場合；如挨近開關就用溝通兩線直接代替本來行程開關。
