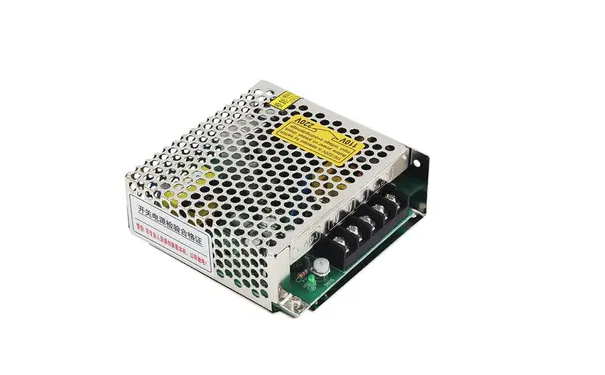

在日常的電源使用當中，開關電源是最為常見的一種現代電子供電產品。不同于線性電源，開關電源利用的切換晶體管多半是在全開模式(飽和區)及全閉模式(截止區)之間切換，這兩個模式都有低耗散的特點，切換之間的轉換會有較高的耗散，但時間很短，因此比較節省能源，產生廢熱較少。理想上，開關電源本身是不會消耗電能的。電壓穩壓是透過調整晶體管導通及斷路的時間來達到。相反的，線性電源在產生輸出電壓的過程中，晶體管工作在放大區，本身也會消耗電能。開關電源的高轉換效率是其一大優點，而且因?yàn)殚_(kāi)關電源工作頻率高，可以使用小尺寸、輕重量的變壓器，因此開關電源也會比線性電源的尺寸要小，重量也會比較輕。

若電源的高效率、體積及重量是考慮重點時，開關電源比線性電源要好。不過開關電源比較復雜，內部晶體管會頻繁切換，若切換電流尚未加以處理，可能會產生噪聲及電磁干擾影響其他設備，而且若開關電源沒有特別設計，其電源功率因數可能不高。

對于開關電源的布線處理時，我們還是有以下事項需要注意：

1、參數設置

相鄰導線之間的距離必須滿足電氣安全要求，間距應盡可能寬，以便于操作和生產。最小間距應至少適合所承受的電壓。當布線密度較低時，可適當增加信號線間距。對于高低電平相差較大的信號線，間距應盡可能短，并應加大間距。一般情況下，配線間距應設置為8mil。焊盤內孔邊緣與PCB板邊緣的距離應大于1mm，以避免焊盤在加工過程中產生缺陷。當與焊盤連接的導線較薄時，焊盤與導線之間的連接應設計為水滴。這樣做的好處是，焊盤不易剝落，而接線和焊盤不易斷開。

2、元器件布局

實踐證明，即使電路原理圖設計正確，PCB電路板設計不當，也會對電子設備的可靠性產生不利影響。例如，如果PCB電路板的兩條細平行線相互靠近，會形成信號波形的延遲，在傳輸線的末端會形成反射噪聲;由于不考慮電源和地線而引起的干擾會降低產品的性能。因此，在設計PCB電路板時應采用正確的方法。

每個開關電源有四個電流回路(1)、電源開關交流電路(2)、輸出整流器交流電路(3)、輸入信號源電流回路(4)、輸出負載電流回路

輸入電路通過近似的直流電流對輸入電容器充電，濾波電容器主要起寬帶儲能功能;同樣，輸出濾波電容器還用于存儲輸出整流器的高頻能量，消除輸出負載的直流電能電路。因此，輸入和輸出濾波電容的端子是非常重要的。輸入和輸出電流電路只能從濾波電容器的端子連接到電源;如果輸入/輸出電路和電源開關/整流器電路之間的連接不能直接連接到電容器的端子上，交流能量將從輸入或輸出濾波電容器輻射到環境中。

電源開關和整流器的交流電路含有高振幅梯形電流。這些電流的諧波成分非常高，其頻率遠遠大于開關的基頻。峰值振幅可高達連續輸入/輸出直流電流幅值的5倍，過渡時間通常在50ns左右。這兩種電路都容易產生電磁干擾。因此，這些交流電路必須在電源中其他印刷線路布線之前敷設。各回路的濾波電容器、功率開關或整流器、電感或變壓器應相鄰放置，并調整元件的位置，使它們之間的電流通路盡可能短。

3、布線

開關電源含有高頻信號。印刷電路板上的任何印刷線都可以起到天線的作用。印刷導線的長度和寬度會影響其阻抗和電感電抗，從而影響頻率響應。即使是通過直流信號的印刷線路也可以耦合到來自相鄰印刷線路的射頻信號，從而導致電路問題(甚至再次輻射干擾信號)。因此，所有通過交流電流的印刷線路應設計得盡可能短和寬，這意味著所有連接到印刷線路和其他電源線的部件必須放在一起。印刷導線的長度與電感和阻抗成正比，而寬度與電感和阻抗成反比。

長度越長，印刷電路發射和接收電磁波的頻率越低，輻射的射頻能量也就越多。根據印刷電路板電流的大小，盡量縮短電源線的寬度，以減小回路電阻。同時，使電源線和地線的方向與電流方向一致，有助于增強抗噪聲能力。接地是開關電源四個電流回路的最底層分支。它作為電路的共同參考點起著重要的作用。這是控制干擾的重要方法。因此，布置時應仔細考慮接地線的布置。各種接地線混接會導致電源運行不穩定。

相信通過閱讀上面的內容，大家對開關電源有了初步的了解，同時也希望大家在學習過程中，做好總結，這樣才能不斷提升自己的專業水平。
