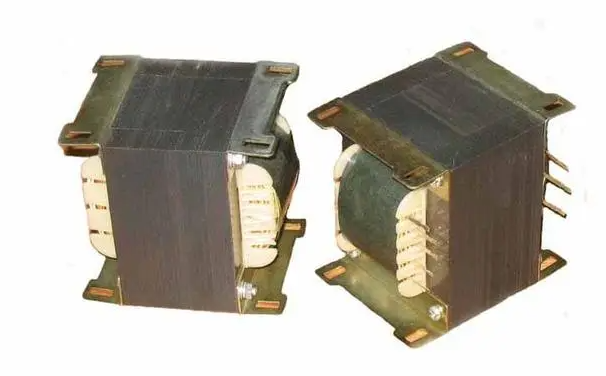

音頻變壓器，也稱為低頻變壓器，是工作在音頻范圍的變壓器，一般采用0.2～0.35mm厚的硅鋼片鐵芯，以純銅線繞制，具有溫升低、功率足、漏磁小等特點，在家電音箱設備、安防監控設備、無線電通信，廣播系統等被廣泛使用。

音頻變壓器的工作原理

電源變壓器是一個在固定頻率上工作的，如50HZ、60HZ、400HZ等。而音頻變壓器是在一個較寬的頻帶上，如10HZ至20000HZ的音頻范圍內。電源變壓器的漏電感L0與分布電容C0。在電源變壓器中是可以忽略不計的，而在音頻變壓器中，尤其在高頻端則成為決定其電氣指標的主要因素。因而在對線圈進行結構設計時，需要采取一定的措施減少漏感和分布電容。

音頻變壓器是音頻放大器中的一個組成部分，所以在進行音頻變壓器設計時，既要確定變壓器的各項主要參數，還要研究放大器中的部位與作用，可分為輸入變壓器、級間變壓器、輸出變壓器和線間變壓器等。

音頻變壓器的作用

根據分類，音頻變壓器的主要作用分別有以下4種：

輸出變壓器：被用于音響設備和播放設備中，在電路中起阻抗變換作用。

輸入變壓器：主要作用是在輸入聲音信號的時候發生的，在電路中起阻抗變換作用。

級間變壓器：常見的級間變壓器能夠使得放大器中的各級工作單位調和。

線間變壓器：線間變壓器常用于有線廣播設備。由于有線廣播的工作機組上，常常會有很多臺大功率的擴音機，并且線路較長，長距離的輸送音頻會使得音頻失真。

本篇文章就介紹到這了，相信通過閱讀上面的內容，大家對音頻變壓器有了初步的了解，同時也希望大家在學習過程中，做好總結，這樣才能不斷提升自己的專業水平。
